負壓式分室反吹袋式除塵器主要由箱體、濾袋、灰斗、閥門以及進氣和排氣管道、反吹風管道組成。典型的負壓式反吹袋式除塵器取內濾形式，濾袋下部開口，固定在箱體底部的花板上；上部封頂，吊掛在箱體的頂部。為防止濾袋在清灰時過分收縮，通常沿濾袋長度方向定間隔地設防縮環。
含塵氣體由灰斗進入，并自下而上進入濾袋，粉塵被阻留在濾袋內表面，過濾后的氣體由內向外穿過濾袋，從箱體的排風口排出，如圖1所示。
負壓式分室反吹袋式除塵器

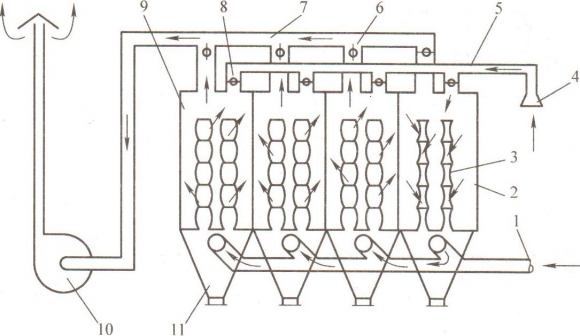

圖1負壓式反吹袋式除塵器結構
1-含塵氣體管道2一清灰狀態的袋濾室3-濾袋4-反吹風吸人口
5-反吹風管道6-排氣閥7-排氣總管8-反吹閥
9-過濾狀態的袋濾室10-引風機11-灰斗
分室反吹袋式除塵器通常都設有若干倉室，清灰是各倉室輪流進行的。每個倉室出口都設有排氣閥和反吹閥，或者將排氣閥和反吹閥合成一體的三通切換閥。某倉室清灰時，該室的排氣閥關閉，而反吹閥開啟，反吹氣體便由外向內通過濾袋，令濾袋縮癟，積附于濾袋內表面的粉塵因此而被清落。當一個倉室清灰時，其他倉室仍處于過濾狀態，清灰倉室的反吹氣流進入這些倉室被凈化。
分室反吹袋式除塵器的濾袋直徑一般為0.18-0.3m．袋長約為10m。濾袋長徑比通常為25-40。對較長的濾袋，在選取過濾風速時，除考慮含塵質量濃度、粉塵特性及濾料性能等因素外，尚應注意濾袋人口的風速，該風速一般取1-1.5m。
分室反吹袋式除塵器的主要特點：
1)濾袋在工作過程中不受強烈的摩擦和皺折，因而使用壽命長；
2)分室結構便于在不停機狀態下檢修某一倉室；
3)過濾風速低，設備龐大，造價高；
4)清灰強度低，設備阻力高，因而運行能耗高。
負壓式分室反吹風袋式除塵器的主要規格和性能參數
型號規格 室數/間 濾袋數量/條 過濾面積/m2 入口含塵濃度/(g/m3) 設備阻力/Pa 外形尺寸（長×寬×高)/mm 設備質量/kg
TFC-4000 4 448 4000 <30 　 18200x6400x25400 160000
TFC-6000 6 672 6000 - 　 27300x6400x25400 240000
TFC-8000 8 860 8000 - 1800-2000 18200x12800x25400 340000
TFC-lOOOO 12 1120 10000 - 　 22750x12800x25400 400000
TFC-12000 14 1344 12000 　 　 27300x12800x25400 4800000
