旁插扁袋除塵器在負壓狀態下工作，含塵氣體由位于箱體上部的進氣管經氣流分布岡進入袋濾室。含塵氣體由外向內通過濾袋，粉塵被阻留在濾袋的外表面，凈化后的氣體由濾袋內部進入潔凈室，然后通過反吹風控制閥進入下部排氣總管，最終經風機排出。
某室清灰時，該室的凈氣出口閥關閉，反吹閥同時開啟，借助箱體的負壓使環境空氣通過反吹閥進入濾袋內，使濾袋膨脹，然后閥板復位，濾袋又處于過濾狀態。如此往復動作數次，附著在濾袋外表面的粉塵被抖落，落入灰斗內，達到清灰的目的。反吹氣流攜同部分未落人灰斗的粉塵，進入相鄰的袋濾室再次過濾。
清灰逐室進行。各倉室的閥門切換有三種基本形式：
1)電動凸輪撥動切換；
2)電動鏈輪撥動切換；
3)電動缸直接推動切換。
旁插扁袋除塵器具有以下特點：
1)由于采用扁袋旁插安裝，因此在相同箱體容積內，比圓形濾袋可布置更多的過濾面積，占地面積少；
2)由于采用相同的過濾單元結構，可以根據不同處理風量的需要，組成單層、雙層乃至多層不同規格的組合型式，便于設計選擇及運輸安裝；
3)采用上進風、下排風方式，含塵氣體自上而下流動，有利于粉塵沉降；
4)更換濾袋可在濾袋室外進行，改善了勞動條件，減少了換袋人員接觸粉塵的危害。從側面裝、卸濾袋可降低所需的廠房高度，但由于檢查門過多，因此要求設備具有良好的密閉性；
5)濾袋之間距離過小，清灰時濾袋膨脹導致相互貼近，影響粉塵的沉降，從而削弱清灰效果。
1．閥門切換型旁插扁袋除塵器
圖1為閥門切換型旁插扁袋除塵器的構造示意。PBC型旁插扁袋除塵器的主要規格和參數見表1。

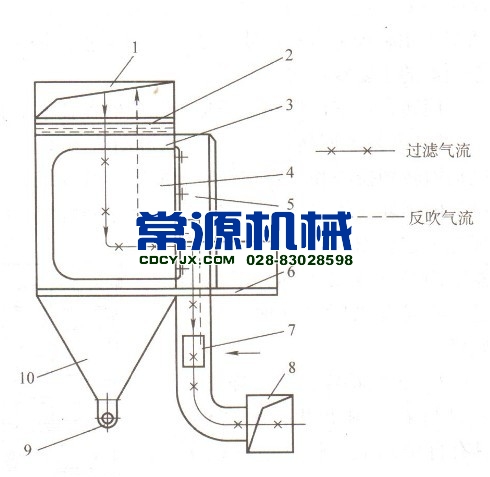

圖1閥門切換型旁插扁袋除塵器
1-含塵氣體入口2一氣體分布網3-過濾室4-濾袋
5-凈氣室6-檢修平臺7-反吹閥8-凈氣總管
9-排灰螺旋10-灰斗
表1PBC型旁插扁袋除塵器主要規格和性能參數
1-含塵氣體入口2一氣體分布網3-過濾室4-濾袋
5-凈氣室6-檢修平臺7-反吹閥8-凈氣總管
9-排灰螺旋10-灰斗
表1PBC型旁插扁袋除塵器主要規格和性能參數
| 型號規格 | 濾袋數量／條 | 過濾面積/m2 |
外形尺寸 （長×寬×高）/mm |
設備質量/kg |
| PBC-3/10 | 21 | 81 | 3350x3205x3240 | 2910 |
| PBC-4/10 | 28 | 108 | 4000x3205x4940 | 3880 |
| PBC-5/10 | 35 | 135 | 4650x3205x4940 | 4850 |
| PBC-6/10 | 42 | 162 | 5300x3205x4940 | 5650 |
| PBC-7/10 | 49 | 189 | 5950x3205x4940 | 6450 |
| PBC-8/10 | 56 | 216 | 6600x3205x4940 | 7250 |
| PBC-3/20 | 42 | 270 | 3750x3205x6780 | 4950 |
| PBC-4/20 | 56 | 324 | 4000x3205x6780 | 6360 |
| PBC-5/20 | 70 | 378 | 4650x3205x6780 | 7950 |
| PBC-6/20 | 84 | 324 | 5300x3205x6780 | 9370 |
| PBC-7/20 | 98 | 378 | 5950x3205x6780 | 10790 |
| PBC-8/20 | 112 | 432 | 6600x3205x6780 | 12210 |
2．回轉切換定位反吹旁插扁袋除塵器
通常傳統旁捅扁袋除塵器的清灰效果欠佳，主要由于閥門切換不到位、閥座密封性差、反吹動力不足，從而導致除塵器阻力有時高達2-3kPa。此外，濾袋單重達13-15kg，拆卸和安裝濾袋較為費力，濾袋下沿容易磨損。漏風率高（達10%-20%）也是傳統旁插扁袋除塵器的主要缺點之一。回轉切換定位反吹旁插扁袋除塵器在技術上有以下進步：
1)開發了回轉切換定位反吹脈動清灰裝置，取代了原有清灰切換閥。該裝置主要包括電動回轉切換閥和放射型氣流分配箱，可以組成不同的清灰機構，實現多種清灰制度：采用排氣側循環氣體實現兩態定位反吹；在回轉切換閥的反吹風人口管路上加設三通脈動閥，實現三態定位脈動反吹。當除塵含器室內負壓≤2500Pa，不能滿足反吹風要求時，宜增設反吹風機。
2)采用特殊加工的袋口軟密封材料，耐老化、耐高溫，具有自鎖功能，較好地解決了塵氣室與凈氣室之間的漏風問題。
3)采用尺寸較小的濾袋，減輕了濾袋重量，便于拆卸和安裝。
4)相鄰濾袋之間增設隔離彈簧，防止清灰時袋壁貼附，確保清灰效果。
FEF型回轉切換定位反吹旁插扁袋除塵器結構如圖2所示，其主要規格見表2。

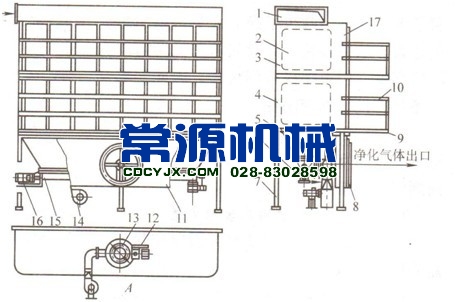

圖2FEF型回轉切換定位反吹旁插扁袋除塵器
1-進氣口2-濾袋3-上箱體4-中箱體5-灰斗6-卸灰閥
7-支架8-排氣口9-平臺10-扶手11-切換閥總成
12-減速器13-回轉切換閥14-反吹風機
15-螺旋輸送機16-減速器17-凈氣室
表2FEF型回轉切換定位反吹旁插扁袋除塵器主要規格和性能參數
1-進氣口2-濾袋3-上箱體4-中箱體5-灰斗6-卸灰閥
7-支架8-排氣口9-平臺10-扶手11-切換閥總成
12-減速器13-回轉切換閥14-反吹風機
15-螺旋輸送機16-減速器17-凈氣室
表2FEF型回轉切換定位反吹旁插扁袋除塵器主要規格和性能參數
| 型號 | 層數 | 室數 | 單元數 | 濾袋數/條 | 過濾面積/m2 | 外形尺寸/mm | |||||||
| FEF-3/Ⅰ | 1 | 3 | 3 | 42 | 95 | 1950x3300x4250 | |||||||
| FEF-4/Ⅰ | l | 4 | 4 | 56 | 126 | 2600x3300x4250 | |||||||
| FEF-5/Ⅰ | 1 | 5 | 5 | 70 | 158 | 3250x3300x4250 | |||||||
| FEF-6/Ⅰ | l | 6 | 6 | 84 | 189' | 3900x3300x4350 | |||||||
| FEF-7/Ⅰ | 1 | 7 | 7 | 98 | 221 | 4550x3300x435r.J | |||||||
| FEF-8/Ⅰ | 1 | 8 | 8 | 112 | 252 | 5200x3300、^4350 | |||||||
| FEF-3/Ⅱ | 2 | 3 | 6 | 84 | 189 | 1950x33'00x6500 | |||||||
| FEF-4/Ⅱ | 2 | 4 | 8 | 112 | 252 | 2600y.3300x6500 | |||||||
| FFF-5/Ⅱ | 2 | 5 | 10 | 140 | 315 | 3250x3300x6500 | |||||||
| FEF-6/Ⅱ | 2 | 6 | 12 | 168 | 378 | 3900x3300x6630 | |||||||
| FEF-7/Ⅱ | 2 | 7 | 14 | 196 | 441 | 4500x3300x6630 | |||||||
| FEF-8/Ⅱ | 2 | 8 | 16 | 224 | 504 | '5200x3300x6630 | |||||||
| FFF-9/Ⅱ | 2 | 9 | 18 | 252 | 567 | 5850x3300x6630 | |||||||
| FEF-10/Ⅱ | 2 | 10 | 20 | 280 | 630 | 6500x3300x6700 | |||||||
| F'EF-11/Ⅱ | 2 | 11 | 22 | 308 | 693 | 7150x3300x6700 | |||||||
| FEF-12/Ⅱ | 2 | 12 | 24 | 336 | 756 | 7800x3300x6700 | |||||||
